İzolatörler, mekanik destek ve elektriksel koruma sağlamak için havai iletim hatlarında, ayrıca dağıtım hatlarında ve trafo merkezlerinde yaygın olarak kullanılmaktadır.
pin polimer yalıtkanın nominal voltajı 11kv ~ 36kv arasında değişir
Ürün Açıklaması

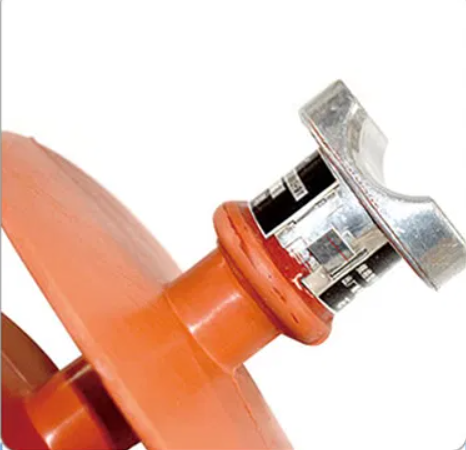

Pin tipi izolatörler, 10kV ile 36kV arasındaki voltaj aralığı için tasarlanmış olup hem mekanik destek hem de elektrik yalıtımı sağlar.
Neden polimer pin tipi izolatörleri seçmelisiniz?
Üst bağlantı, iletkeni sabitlemek için yivli bir yapıya sahiptir.
Yalıtım çekirdeği, mükemmel yalıtım performansı ve yüksek gerilme mukavemeti sağlayan, hidrofobik ve korozyona dayanıklı bir silikon kauçuk kaplamayla kaplanmıştır.
Uç bağlantı elemanı, çelik veya ahşap traverslere güvenli montaj için dişli bir bağlantı kullanır.
Porselen pin tipi izolatörlerle karşılaştırıldığında polimer pin tipi izolatörler daha hafiftir.
Üstün mekanik mukavemet ve elektriksel performans sunarlar.
| Modeli | Nominal Gerilim (kV) | Nominal Mekanik Bükülme Yükü (kN) | Yapı Yüksekliği (mm) | Minimum Ark Mesafesi (mm) | Minimum Sızma Mesafesi (mm) | Yıldırım Darbe Dayanım Gerilimi,tepe (kV) | Güç Frekansı 1 dk Islak Dayanım Gerilimi (kV) |
| FPQ-11/10 | 11 | 10 | 300 | 180 | 450 | 105 | 45 |
| FPQ-11/12.5 | 11 | 12.5 | 320 | 195 | 450 | 95 | 45 |
| FPQ-15/12.5 | 15 | 12.5 | 280 | 160 | 665 | 145 | 65 |
| FPQ-24/10 | 24 | 10 | 390 | 295 | 744 | 145 | 65 |
| FPQ-24/12.5 | 24 | 12.5 | 390 | 225 | 744 | 145 | 65 |
| FPQW-33/10 | 33 | 10 | 430 | 325 | 1080 | 200 | 70 |
| FPQW-33/10 | 33 | 10 | 495 | 380 | 900 | 200 | 116 |
| FPQW-33/10 | 33 | 10 | 510 | 340 | 1200 | 170 | 70 |
| FPQW-33/12.5 | 33 | 12.5 | 470 | 345 | 1200 | 230 | 95 |
| FPQW-33/20 | 33 | 20 | 545 | 405 | 1650 | 265 | 135 |
Uygulama Alanları
Havai Hatlar: Dağıtım hatlarının (örneğin 11kV ila 33kV) ve bazı iletim hatlarının desteklenmesi ve yalıtımı için kullanılır.
Trafo Merkezleri: Baraların, anahtarların ve diğer ekipmanların yalıtımı için kullanılır.
Demiryolu Elektrifikasyonu: Rayların sabitlenmesinde kullanılır.
Avantajları
Uygun Maliyetli: Genellikle uygun voltaj seviyelerinde diğer izolatör türlerine göre daha ucuzdur, kurulumu ve bakımı daha kolaydır.
Yüksek Mekanik Mukavemet: Rüzgar, buz ve iletken ağırlığından kaynaklanan ağır yüklere dayanabilir.
İyi Yalıtım Performansı: Destek yapısına akım sızıntısını etkili bir şekilde önler.
Dayanıklı ve Güvenilir: Porselen, cam veya polimerden yapılmış, uzun ömürlü ve çeşitli çevresel faktörlere dayanıklıdır.
Evrensel Tasarım: Çeşitli voltaj seviyelerine ve iletken boyutlarına uygundur.
Kendi Kendini Temizleme: Yağmur ve rüzgar, kirletici maddelerin temizlenmesine yardımcı olarak parlama oluşumunu azaltır.
